F4 NH3

• Основные характеристики
• Описание
• Чертежи и спецификация

число цилиндров / диаметр цилиндра / ход поршня		4 / 55 mm / 49 mm
объёмная производ. (1450 ¹/min)		40,50 m³/h
момент инерции масс		0,0031 kgm²
вес		51 kg
допустимый диапазон частоты вращения		700 - 1450 ¹/min
макс. избыточное давление (LP/HP) 1)		19 / 25 bar
гнездо на линии всасывания SV		ø 38 mm
гнездо налинии нагнетания DV		ø 30 mm
смазка		масляный насос
масло		FUCHS Reniso KC 68
заправка масла		2,6 Ltr.
наружные размеры длина / ширина / высота		450 / 305 / 425 mm

Компрессор открытого типа F или FX (объём поставки см. компрессор) для прямого пуска, установленный на профильной станине. С валом с эластичной муфтой и защитой муфты, без приводного двигателя. Втулка соединительной муфты вала со стороны двигателя поставляется с черновым сверлением только в том случае, если при заказе не указывается диаметр вала двигателя и размер шпоночной канавки. Mаслонасос Вал с эластичной муфтой для непосредственного привода 1) 4 резиновые пластины в отд. упаковке для установки компрессорного агрегата

Разгрузка пуска 230 V - 1 - 50/60 Hz, без вентиля возврата, включительно биметальный защитный термостат Нагрев масла 230 V - 1 - 50/60 Hz, 60 W Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 вкл. Монтаж 2) Биметальный защитный термостат Водоохлаждаемые головки цилиндра Водоохлаждаемые головки цилиндров (охлаждение возможно и морской водой) Приборная доска Приводной двигатель встроен 380-420 V 50 Hz, 4,0 - 5,5 [kW], Конструкция IMB3, IP55

При заказе указывайте диаметр валов двигателя и размеры канавки под призматическую шпонку

Скачать чертёж с размерами и подключениями

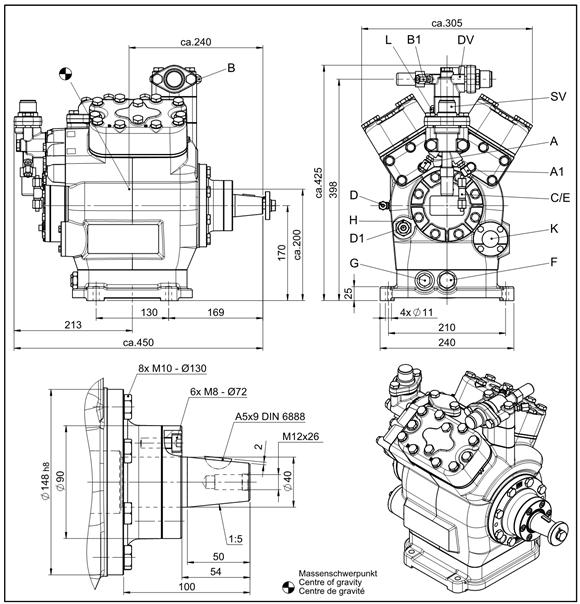

Размеры и подключения

SV Запорный клапан на всасывании, труба ø 1) 19 DV Запорный клапан на нагнетании, труба ø 1) 19 A1 Гнездо на всасывании, закрываемое 2) ø 6 B Гнездо на нагнетании, незакрываемое 1/8 " NPTF B1 Гнездо на нагнетании, закрываемое 2) ø 6 D1 Возврат масла из маслоотделителя 2) ø 10 F Пробка для слива масла R 3/8 " G Запорная пробка подогревателя масла в картере R 3/8 " H Пробка для заливки масла 2) ø 10 K Смотровре стекло - L Гнездо защитного термостата 1/8 " NPTF

Компрессорные системы поршневого типа F4 NH3,производимое немецкой компанией Бок – это высокое качество и современные технологии, воплощенные в конструктивном исполнении с приводом открытого типа.

Наличие в конструкции компрессорных установок F4 NH3 открытого привода делает их универсальными, позволяя выполнять практически любые приводные функции. Благодаря возможности плавной регулировки производительности существенно увеличивается функциональный диапазон, а также прочность механизмов в целом.

Такие установки прекрасно зарекомендовали себя на современном рынке холодильного и климатического оборудования, нуждающегося в компактных решениях с системой открытого привода. Компания Bock успешно продвигает данную линейку компрессорных агрегатов на территории большинства европейских стран, а также в России и США. Эта техника стала эталонной и во многих случаях незаменимой в своем роде.

Неповторимость конструкции компрессорного оборудования Bock F4 NH3 заключается в возможности установки дополнительных соленоидных клапанов, что способствует стабилизации производительности установок. Таким образом, можно отключать цилиндры в случае потери мощности, тем самым повышая надежность и безопасность работы компрессора в целом.

Поршневые компрессорные машины F4 NH3 от немецкого производителя Bock отличаются исключительной компактностью, легкостью в переноске и введению в эксплуатацию, а также широким диапазоном применения и высокой надежностью. Такие компрессорные агрегаты могут изготавливаться в индивидуальном порядке, с учетом пожеланий заказчика и технических требований оборудования, в которые они интегрируются.
