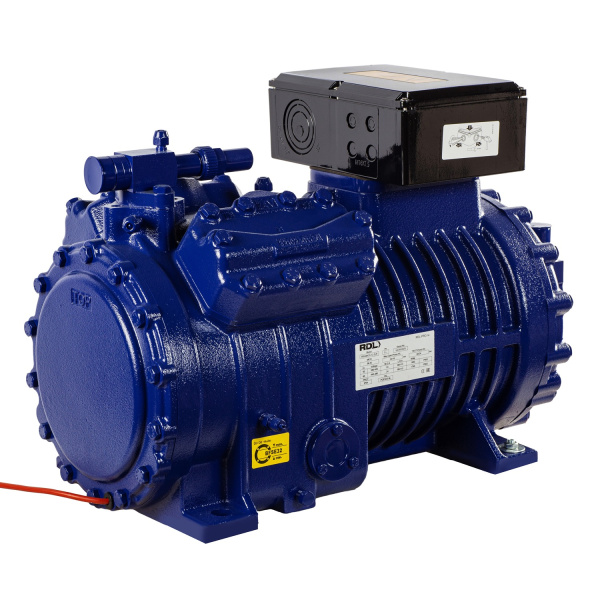

Холодильный компрессор RDL RSH4PCS-15.2MP
RDL RSH4PCS-15.2MP — среднетемпературный полугерметичный поршневой холодильный компрессор для профессиональных холодильных систем. Модель оснащена четырьмя цилиндрами, имеет номинальную мощность двигателя 15 л.с. / 10,5 кВт и объемную производительность 48,05 м³/ч.
Компрессор относится к линейке одноступенчатых полугерметичных компрессоров RDL. В конструкции применяется центробежная система смазки, подогрев картера и трехфазное электропитание. Исполнение MP — среднетемпературное с полиэфирным маслом.
Для модели RSH4PCS-15.2MP в исходной карточке указан аналог BITZER 4PES-15Y. При замене компрессора необходимо проверить хладагент, рабочий диапазон, холодопроизводительность, электрические характеристики, схему электропитания и присоединительные размеры.
Технические характеристики RDL RSH4PCS-15.2MP
| Модель |
Номинальная мощность мотора, л.с./кВт |
Объемная производительность, м³/ч |
Количество цилиндров × диаметр × ход, мм |
Количество масла, л |
Источник питания, В/ф/Гц |
Максимальный рабочий ток, А |
Пусковой ток с заблокированным ротором, А |
ТЭН подогрева картера 220 В, Вт |
Метод подачи масла |
Вес нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| RSH4PCS-15.2MP | 15 / 10,5 | 48,05 | 4 × Ø65 × 42 | 2,6 |
PWS 380–420 В YY, 3~, 50 Гц 400–480 В YY, 3~, 60 Гц |
31 | 81 / 132 | 120 |
Центробежная смазка |
135 |
Присоединительные размеры
| Присоединение | Размер |
|---|---|
| SL — всасывающий вентиль | 42 мм (1 5/8") |
| DL — нагнетательный вентиль | 28 мм (1 1/8") |
Электрические характеристики
Для RDL RSH4PCS-15.2MP в техническом каталоге указан источник питания PWS.
- 50 Гц: 380–420 В YY, 3~.
- 60 Гц: 400–480 В YY, 3~.
- Максимальный рабочий ток: 31 А.
- Пусковой ток с заблокированным ротором: 81 / 132 А.
- ТЭН подогрева картера: 220 В, 120 Вт.
Система смазки и масло
RDL RSH4PCS-15.2MP относится к серии компрессоров RDL, в которой применяется центробежная система смазки. Объем заправки масла составляет 2,6 л.
В базовой комплектации полугерметичных поршневых компрессоров RDL используется синтетическое полиэфирное масло POE 32 — EMKARATE RL 32H.
Хладагенты и область применения
В техническом каталоге RDL для линейки полугерметичных поршневых компрессоров указаны следующие хладагенты:
- R404A;
- R507A;
- R22;
- R134a;
- R407C.
Компрессоры RDL также адаптированы для применения новых хладагентов с низким потенциалом глобального потепления low GWP HFO/HFC.
Конкретную область применения RSH4PCS-15.2MP необходимо определять по выбранному хладагенту, температуре кипения, температуре конденсации и другим параметрам рабочего режима.
Холодопроизводительность RSH4PCS-15.2MP
Холодопроизводительность компрессора не является одним постоянным значением. Она зависит от хладагента, температуры кипения и температуры конденсации.
В техническом каталоге RDL для RSH4PCS-15.2MP приведены отдельные таблицы холодопроизводительности Qo и потребляемой мощности Pe для различных рабочих режимов. Для подбора оборудования следует использовать значение, соответствующее фактическим условиям холодильной системы.
Аналог RDL RSH4PCS-15.2MP
Связанные товары и разделы
Технический чертёж RDL RSH4PCS-15.2MP
Обозначения и точки подключения
| 1 | Штуцер высокого давления (HP) |
| 2 | Разъем датчика температуры нагнетательных газов |
| 3 | Штуцер низкого давления (LP) |
| 4 | Штуцер электронного регулятора впрыска жидкости (LP) |
| 5 | Пробка для заливки масла |
| 6 | Слив масла |
| 7 | Болт из магнитной стали с масляным фильтром |
| 8 | Возврат масла от маслоотделителя |
| 9 | Подогреватель картера |
| 10 | Штуцер давления масла HP |
| 11 | Штуцер давления масла LP |
| 12 | Разъем электронного реле контроля смазки |
| SL | Всасывающий вентиль — 42 мм (1 5/8") |
| DL | Нагнетательный вентиль — 28 мм (1 1/8") |
Документация по компрессорам RDL
Купить компрессор RDL RSH4PCS-15.2MP
В компании «Дом Холода» можно заказать полугерметичный поршневой компрессор RDL RSH4PCS-15.2MP для профессиональных холодильных систем.
Для точного подбора или проверки замены сообщите модель установленного компрессора, хладагент, температуру кипения, температуру конденсации, напряжение питания и требуемую холодопроизводительность.
Компания «Дом Холода»
Адрес:
г. Москва, ул. Деловая, 11, корп. 2, стр. 1
Телефон:
+7 (495) 532-25-10
E-mail:
info@domxoloda.ru
Режим работы:
Пн–Пт, 09:00–18:00
Часто задаваемые вопросы о RDL RSH4PCS-15.2MP
Какая объемная производительность RSH4PCS-15.2MP?
По техническому каталогу RDL объемная производительность модели составляет 48,05 м³/ч.
Какая мощность двигателя?
Номинальная мощность двигателя — 15 л.с. / 10,5 кВт.
Сколько цилиндров у компрессора?
RSH4PCS-15.2MP имеет 4 цилиндра диаметром 65 мм с ходом поршня 42 мм.
Какой объем масла?
Объем заправки масла составляет 2,6 л.
Какая система смазки используется?
В компрессоре применяется центробежная система смазки.
Какой максимальный рабочий ток?
Максимальный рабочий ток RDL RSH4PCS-15.2MP составляет 31 А.
Какой пусковой ток?
В техническом каталоге для модели указан пусковой ток с заблокированным ротором 81 / 132 А.
Какой аналог BITZER указан для RSH4PCS-15.2MP?
В исходной карточке указан BITZER 4PES-15Y . Перед заменой необходимо выполнить техническую проверку соответствия.
Какой вес компрессора?
Вес нетто RDL RSH4PCS-15.2MP составляет 135 кг.
Какие присоединительные размеры?
Всасывающий вентиль SL — 42 мм (1 5/8"), нагнетательный вентиль DL — 28 мм (1 1/8").
