Реле контроля фазы

Реле контроля фаз Goldair предназначены для мониторинга однофазного и трехфазного напряжения и защиты оборудования при нарушениях параметров электрической сети. В зависимости от модели устройства контролируют обрыв фаз, неправильную последовательность фаз, дисбаланс напряжения, перенапряжение и пониженное напряжение.

В линейке Goldair представлены реле для различных электрических сетей. По данным раздела производителя общий диапазон мониторинга составляет от 160 до 755 В переменного тока. Конкретный рабочий диапазон необходимо определять по выбранной модели.

Для серии предусмотрен компактный корпус шириной 17,5 мм для установки на DIN-рейку, светодиодная индикация состояния питания, реле и аварийного сигнала. Для устройств контроля повышенного и пониженного напряжения предусмотрена возможность настройки порогов срабатывания.

Для чего нужны реле контроля фаз Goldair

Реле контроля фаз используются в цепях автоматики холодильного, климатического и другого электрического оборудования, где необходимо контролировать качество и правильность подключения питания.

В зависимости от модели реле Goldair может выполнять контроль:

• обрыва или потери фазы;
• правильной последовательности фаз;
• дисбаланса фазного напряжения;
• пониженного напряжения;
• повышенного напряжения;
• однофазного или трехфазного напряжения;
• состояния выходного реле и аварийного сигнала.

При обнаружении недопустимого режима реле используется в цепи управления для предотвращения работы оборудования при ненормальных параметрах электропитания.

Модельный ряд реле контроля фаз Goldair

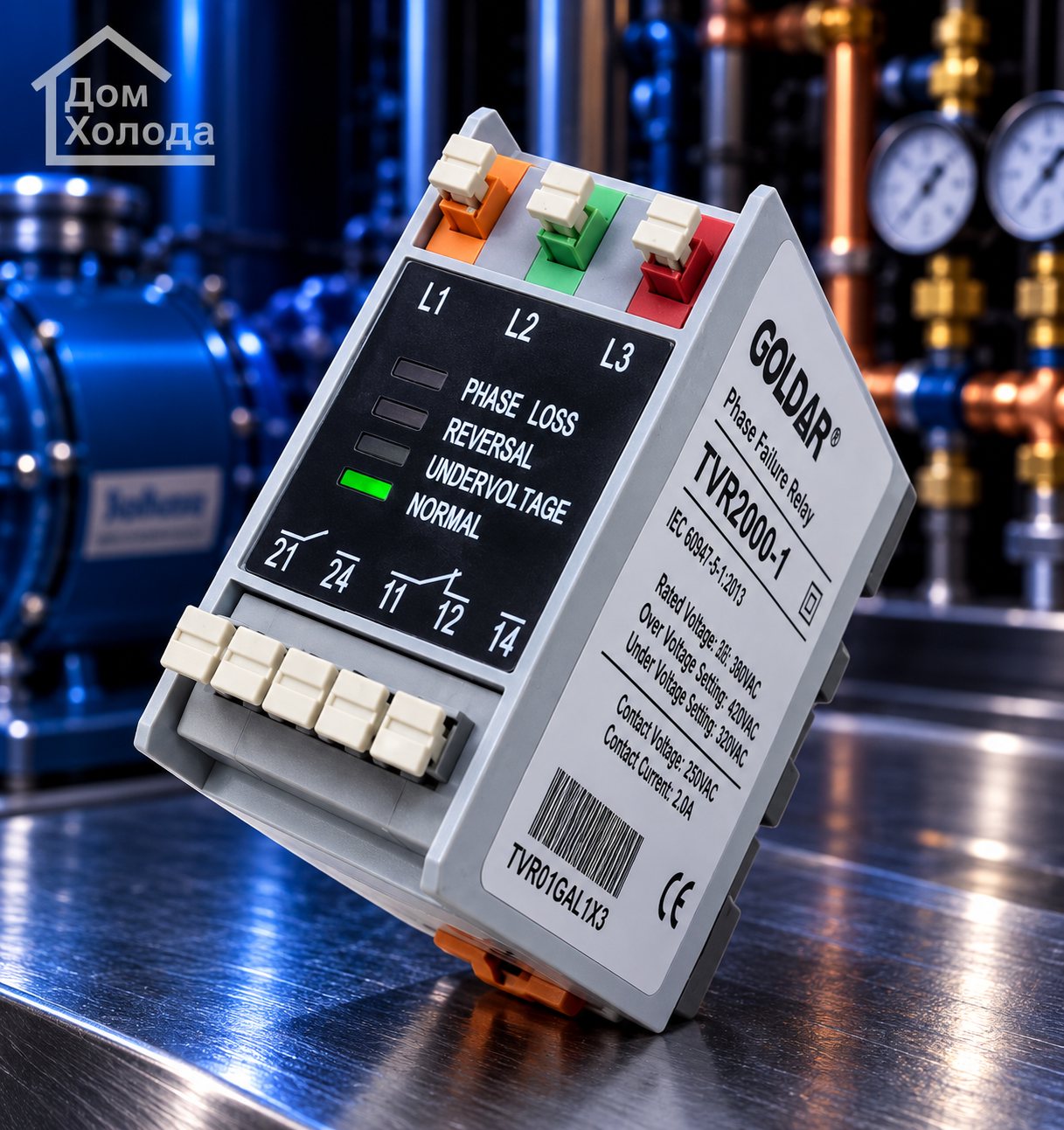

Реле Goldair TVR2000-1 и TVR2000T-1

TVR2000-1 предназначено для контроля трехфазной сети с номинальным напряжением 380 В ±15%. Реле контролирует последовательность фаз, дисбаланс и потерю напряжения.

TVR2000T-1 также рассчитано на 380 В AC ±15%. По данным Goldair модель используется для контроля потери фаз и дисбаланса напряжения.

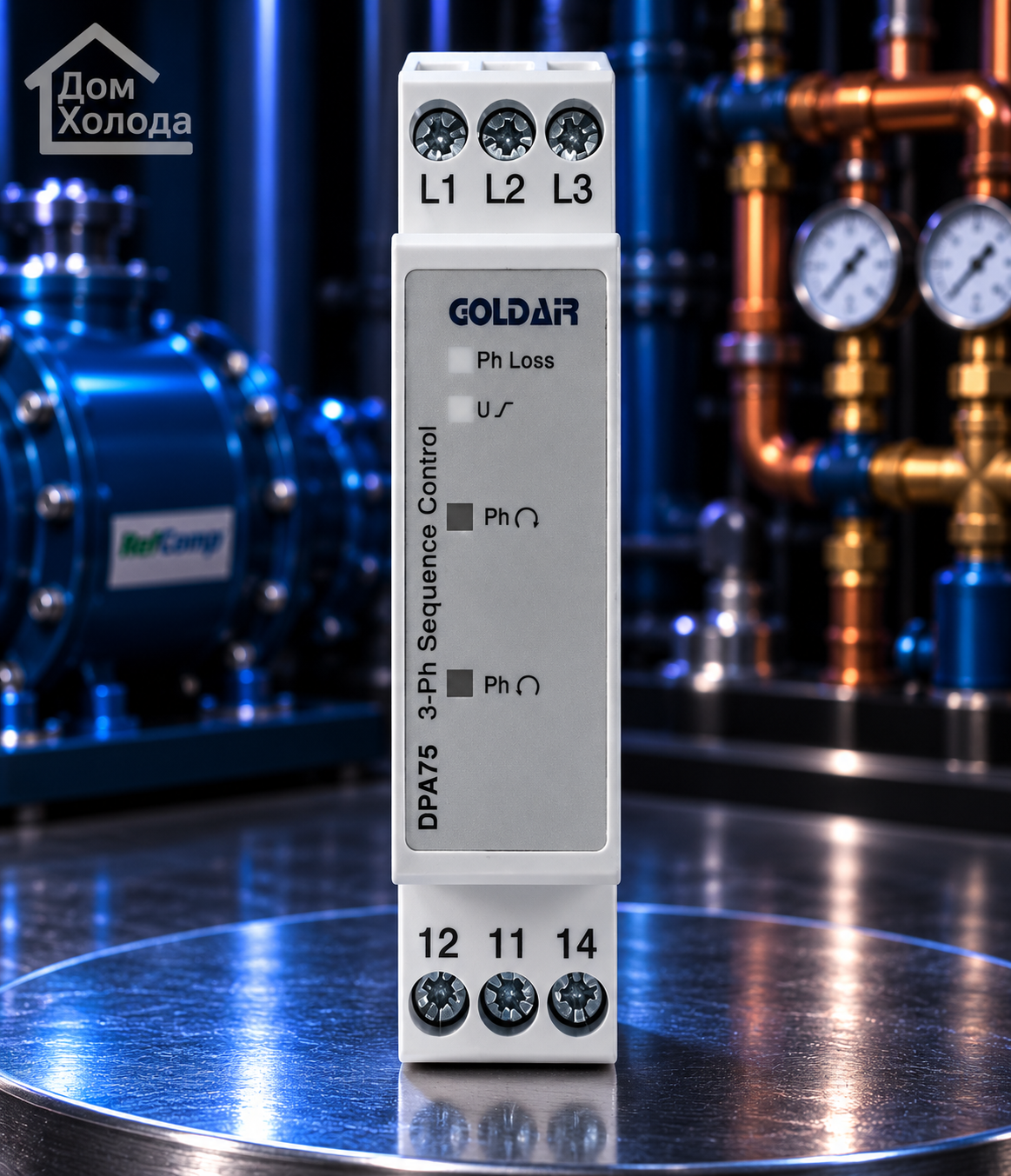

Реле последовательности фаз DPA75CM44

Goldair DPA75CM44 работает в диапазоне 200–480 В переменного тока и предназначено для контроля последовательности фаз.

В каталоге Goldair устройство также обозначается как фазовый корректор и используется там, где правильное чередование фаз необходимо для нормальной работы подключенного оборудования.

Реле контроля напряжения DPA31

Goldair DPA31 предназначено для контроля повышенного и пониженного напряжения.

Точный диапазон напряжения для этой модели в представленном описании раздела не указан, поэтому при создании отдельной карточки DPA31 характеристики необходимо брать непосредственно из технической документации конкретной модели.

Многофункциональное реле DPA55CM40

Goldair DPA55CM40 сочетает несколько функций контроля. Устройство используется для обнаружения:

• перенапряжения;
• пониженного напряжения;
• обрыва фаз;
• нарушения последовательности фаз;
• дисбаланса напряжения.

Благодаря сочетанию нескольких функций одна модель может использоваться для комплексного контроля параметров электрической сети.

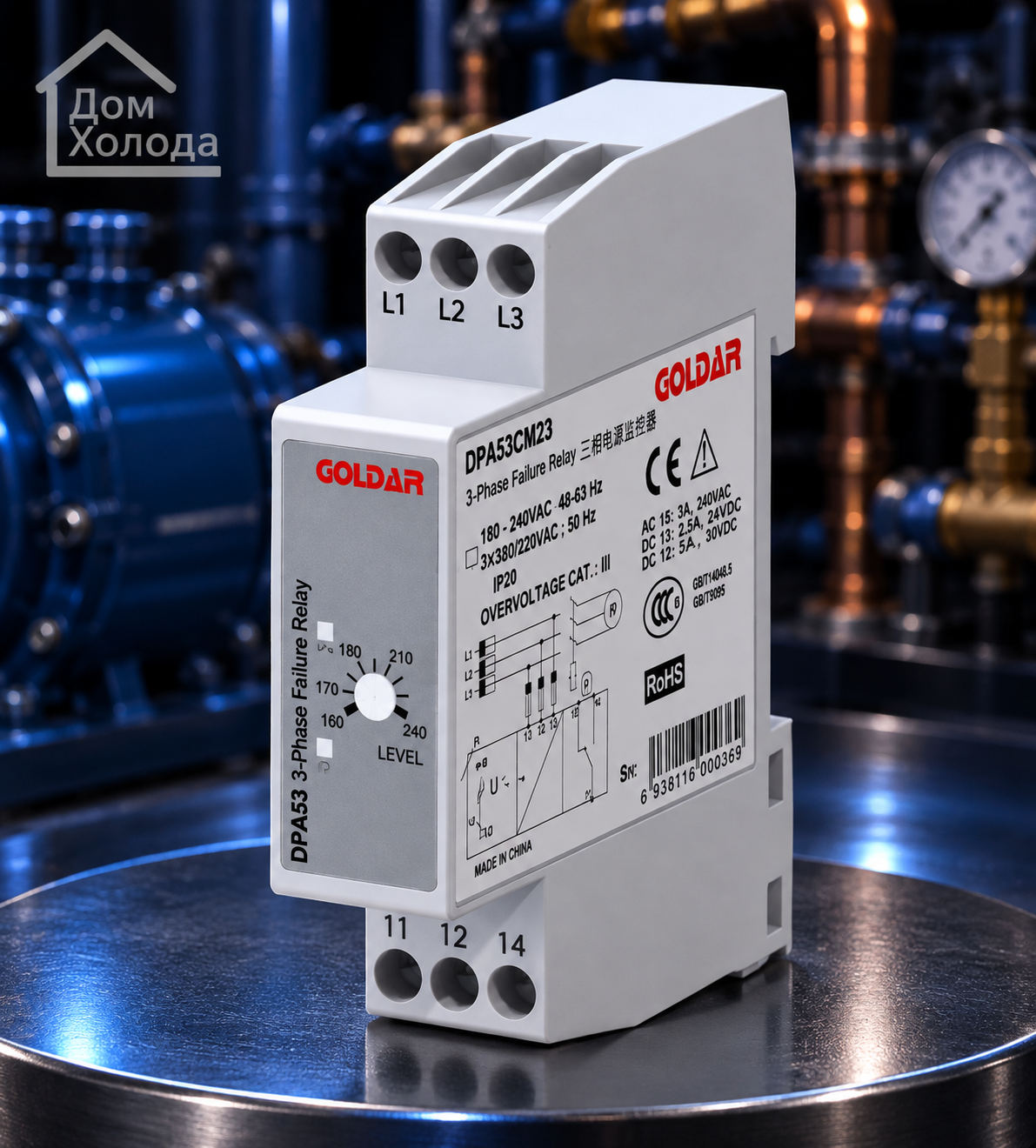

Реле DPA53CM23 и DPA53CM48

DPA53CM23 предназначено для трехфазных сетей с напряжением 200–240 В. Модель контролирует пониженное напряжение, последовательность и потерю фаз, а также дисбаланс напряжения.

DPA53CM48 выполняет аналогичные функции, но рассчитано на диапазон 320–480 В переменного тока.

Поэтому выбор между этими моделями в первую очередь зависит от рабочего напряжения электрической сети.

Контроль повышенного и пониженного напряжения

Одна из особенностей данной группы Goldair — наличие моделей, способных контролировать перенапряжение и пониженное напряжение.

По описанию серии настройка порогов обнаружения может выполняться с помощью регулировочной ручки. Это позволяет настроить устройство под требования конкретной электрической системы в пределах, предусмотренных выбранной моделью.

Контроль однофазного и трехфазного напряжения

Линейка Goldair предназначена для мониторинга однофазного и трехфазного напряжения. При выборе устройства необходимо учитывать, для какого типа электрической сети предназначена конкретная модель.

Не следует выбирать реле только по общему названию серии: количество контролируемых параметров и диапазоны напряжения у разных моделей отличаются.

Монтаж на DIN-рейку и светодиодная индикация

Для данной линейки Goldair указан корпус шириной 17,5 мм, предназначенный для монтажа на DIN-рейку внутри электрического шкафа.

Светодиодная индикация позволяет контролировать состояние питания, выходного реле и наличие аварийного сигнала. Это облегчает диагностику состояния устройства во время эксплуатации оборудования.

Как выбрать реле контроля фаз Goldair

При подборе реле необходимо учитывать рабочее напряжение и функции контроля, которые требуются для конкретного оборудования.

Для выбора модели желательно знать:

• однофазная или трехфазная сеть используется;
• номинальное напряжение;
• необходим ли контроль обрыва фаз;
• требуется ли контроль последовательности фаз;
• необходим ли контроль дисбаланса;
• нужна ли защита от повышенного напряжения;
• нужна ли защита от пониженного напряжения;
• схему управления подключенного оборудования.

Сравнение реле Goldair по задачам контроля

Для сети 380 В и контроля последовательности, дисбаланса и потери напряжения можно рассматривать TVR2000-1.

Для контроля только последовательности фаз в широком диапазоне 200–480 В используется DPA75CM44.

Если требуется одновременно контролировать повышенное и пониженное напряжение, обрыв и последовательность фаз, а также дисбаланс напряжения, в линейке представлено DPA55CM40.

Для диапазона 200–240 В предусмотрено DPA53CM23, а для 320–480 В — DPA53CM48.

Купить реле контроля фаз Goldair

В компании «Дом Холода» можно заказать реле контроля фаз и напряжения Goldair для холодильного, климатического и другого оборудования.

В ассортименте представлены TVR2000-1, TVR2000T-1, DPA75CM44, DPA31, DPA55CM40, DPA53CM23 и DPA53CM48.

Для подбора подходящей модели сообщите тип электрической сети, рабочее напряжение и необходимые функции контроля. Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о реле контроля фаз Goldair

Для чего используется реле контроля фаз?

Реле предназначено для мониторинга параметров электрической сети. В зависимости от модели устройство может контролировать потерю и последовательность фаз, дисбаланс, повышенное и пониженное напряжение.

Какой диапазон напряжения у реле Goldair?

Для категории Goldair указан общий диапазон мониторинга от 160 до 755 В переменного тока. При этом рабочий диапазон конкретного устройства необходимо определять по модели.

Какое реле работает с напряжением 380 В?

Для сети 380 В в каталоге представлены TVR2000-1 и TVR2000T-1, для которых указано напряжение 380 В ±15%.

Какое реле Goldair контролирует повышенное и пониженное напряжение?

Контроль перенапряжения и пониженного напряжения указан для DPA31. Модель DPA55CM40 дополнительно контролирует обрыв и последовательность фаз, а также дисбаланс напряжения.

Чем отличаются DPA53CM23 и DPA53CM48?

Функции контроля у моделей схожи, но отличаются диапазоны напряжения. DPA53CM23 рассчитано на 200–240 В, а DPA53CM48 — на 320–480 В AC.

Какое реле используется для контроля последовательности фаз?

Для этой задачи в каталоге представлены несколько моделей. В частности, DPA75CM44 предназначено для управления последовательностью фаз в диапазоне 200–480 В AC.

Можно ли установить реле Goldair на DIN-рейку?

Да. Для данной линейки Goldair указан компактный корпус шириной 17,5 мм для установки на DIN-рейку.

Есть ли у реле Goldair индикация аварии?

Да. В описании серии предусмотрена светодиодная индикация питания, состояния реле и аварийного сигнала.
