Регулятор уровня масла Goldair OUT280-II

Goldair OUT280-II — электронный регулятор уровня масла для холодильных компрессоров. Устройство контролирует и автоматически регулирует уровень масла в картере компрессора.

OUT280-II особенно подходит для многокомпрессорных установок, где требуется распределение масла между несколькими компрессорами за счет активной подачи из общего масляного резервуара.

Регулятор поддерживает уровень масла примерно на половине высоты смотрового стекла.

Номера заказа Goldair OUT280-II

Назначение Goldair OUT280-II

Регулятор уровня масла OUT280-II предназначен для автоматического контроля и поддержания уровня масла в холодильных компрессорах.

В многокомпрессорных системах устройство позволяет организовать активную подачу масла из общего резервуара в картер конкретного компрессора.

Это позволяет поддерживать необходимый уровень масла при его неравномерном распределении между компрессорами установки.

Принцип работы OUT280-II

Для контроля уровня масла используется оптический контрольный блок.

Если система обнаруживает недостаточный уровень, электроника активирует встроенный электромагнитный клапан подачи масла.

Через этот клапан масло циклически подается в картер компрессора.

После восстановления необходимого уровня система возвращается к нормальному режиму работы.

Сигнал тревоги при недостатке масла

Если уровень масла остается слишком низким в течение определенного периода, OUT280-II формирует сигнал тревоги и активирует релейный выход.

Даже после перехода в состояние тревоги электроника продолжает управлять электромагнитным клапаном и подавать масло в картер компрессора.

После восстановления уровня примерно до половины высоты смотрового стекла состояние тревоги сбрасывается автоматически.

Светодиодная индикация Goldair OUT280-II

Предупреждение об очистке стеклянных призм

Для OUT280-II предусмотрена отдельная светодиодная индикация, связанная с состоянием стеклянных призм оптической системы контроля.

При необходимости очистки зеленый и красный индикаторы мигают попеременно.

Такая индикация помогает своевременно обратить внимание на состояние оптического контрольного узла.

Технические характеристики Goldair OUT280-II

Встроенный электромагнитный клапан

OUT280-II оснащен встроенным электромагнитным клапаном для подачи масла в картер компрессора.

Если оптическая система обнаруживает недостаточный уровень, электроника периодически открывает клапан и подает недостающее масло.

Допустимый перепад давления на клапане составляет от 1 до 25 бар.

Рабочее давление Goldair OUT280-II

Диапазон рабочего давления составляет от −1 до 46 бар.

При подборе регулятора необходимо учитывать фактическое давление в холодильной системе и параметры масляного контура.

Температурные условия

Допустимая температура окружающей среды: −30...+60 °C.

Температура рабочей среды: −30...+100 °C.

Совместимые масла

Для Goldair OUT280-II указаны стандартные минеральные и эфирные масла без добавок.

Перед применением необходимо дополнительно проверить требования изготовителя компрессора к используемому маслу.

Совместимые хладагенты

Для регулятора указаны стандартные некоррозионные и негорючие хладагенты.

Совместимость с конкретным хладагентом холодильной системы следует проверять при подборе оборудования.

Фланцевое присоединение

OUT280-II имеет фланцевое соединение с 3/4 отверстиями.

При установке необходимо проверить соответствие монтажного фланца конструкции компрессора и смотрового стекла.

Масляное соединение

Для подачи масла предусмотрено соединение 7/16"-20 UNF.

Электрическое подключение

Регулятор оснащен кабелем 6 × AWG18 с сечением проводника 0,75 мм².

Длина кабеля — 1 метр.

Перед электрическим подключением необходимо проверить напряжение конкретного исполнения OUT280-II.

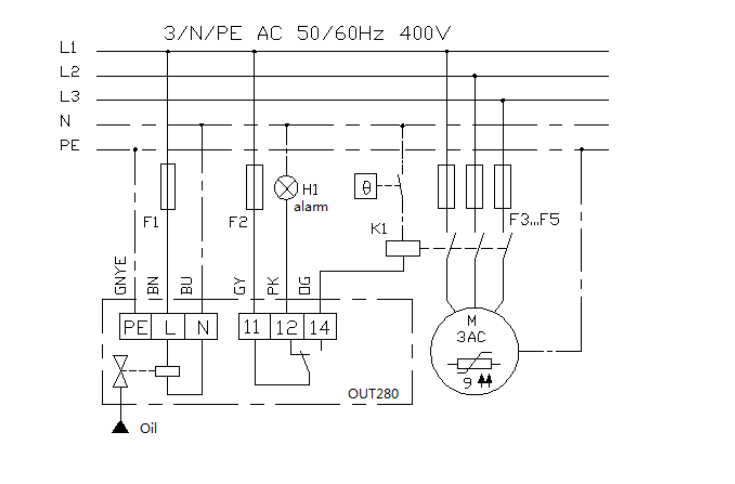

Схема Goldair OUT280-II

Для подключения и монтажа регулятора используйте техническую схему Goldair.

Открыть схему Goldair OUT280-II

Техническая документация Goldair OUT280-II

Для монтажа, подключения, проверки технических характеристик и правил эксплуатации используйте технический документ Goldair.

Скачать техническую документацию Goldair OUT280-II (PDF)

Как подобрать Goldair OUT280-II

Перед заказом рекомендуется проверить:

• модель компрессора;
• напряжение питания — 24, 115 или 230 В AC;
• рабочее давление холодильной системы;
• перепад давления на клапане;
• тип смотрового стекла и фланцевого соединения;
• масляное соединение 7/16"-20 UNF;
• тип используемого масла;
• совместимость с применяемым хладагентом;
• условия эксплуатации устройства.

Купить регулятор уровня масла Goldair OUT280-II

В компании «Дом Холода» можно заказать регулятор уровня масла Goldair OUT280-II для холодильных компрессоров и многокомпрессорных установок.

Устройство обеспечивает автоматический контроль уровня масла, управляет встроенным электромагнитным клапаном, формирует сигнал тревоги и имеет отдельную индикацию необходимости очистки стеклянных призм.

Для точного подбора сообщите модель компрессора, напряжение питания, рабочее давление и параметры масляной системы.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OUT280-II

Для чего предназначен OUT280-II?

Для автоматического контроля и поддержания уровня масла в холодильных компрессорах, в том числе в многокомпрессорных установках.

Как OUT280-II контролирует уровень масла?

Для контроля используется оптический контрольный блок.

Как происходит подача масла?

При недостаточном уровне электроника открывает встроенный электромагнитный клапан, через который масло циклически подается в картер компрессора.

Какой уровень масла поддерживает регулятор?

Примерно половину высоты смотрового стекла.

Какие варианты питания доступны?

24 В AC, 115 В AC и 230 В AC.

Какие номера заказа?

15G16 280 01 — 230 В AC;
15G16 280 02 — 115 В AC;
15G16 280 03 — 24 В AC.

Какое рабочее давление?

От −1 до 46 бар.

Какой допустимый перепад давления на клапане?

От 1 до 25 бар.

Какая степень защиты OUT280-II?

IP65.

Что означает постоянный зеленый индикатор?

Уровень масла находится в нормальном состоянии.

Что означает мигающий зеленый индикатор?

Идет заполнение маслом.

Что означает постоянный красный индикатор?

Уровень масла слишком низкий.

Что означает мигающий красный индикатор?

Зафиксирована внутренняя ошибка.

Что означает попеременное мигание зеленого и красного индикаторов?

Это предупреждение о необходимости очистки стеклянных призм.

Сбрасывается ли сигнал недостатка масла автоматически?

Да. После восстановления уровня примерно до половины смотрового стекла состояние тревоги сбрасывается автоматически.
