Регулятор уровня масла Goldair OUT280

Goldair OUT280 — электронный регулятор уровня масла для холодильных компрессоров. Устройство контролирует и автоматически регулирует уровень масла в картере компрессора.

OUT280 особенно подходит для многокомпрессорных установок, где необходимо обеспечить равномерное распределение масла между несколькими компрессорами за счет подачи масла из общего резервуара.

Регулятор поддерживает уровень масла примерно на половине высоты смотрового стекла.

Номера заказа Goldair OUT280

Назначение регулятора уровня масла OUT280

Goldair OUT280 предназначен для контроля и автоматического поддержания уровня масла в холодильных компрессорах.

В многокомпрессорных системах регулятор позволяет организовать активную подачу масла из общего масляного резервуара в картер конкретного компрессора.

Это помогает поддерживать необходимый уровень масла даже при неравномерном распределении масла между компрессорами.

Принцип работы Goldair OUT280

OUT280 использует оптический контроль уровня масла.

Если оптический блок обнаруживает недостаточный уровень, электроника активирует встроенный электромагнитный клапан.

Через клапан масло циклически подается в картер компрессора.

Подача продолжается до восстановления нормального уровня масла.

Сигнал тревоги при недостатке масла

Если уровень масла остается слишком низким в течение определенного времени, OUT280 формирует сигнал тревоги и активирует релейный выход.

При этом даже в состоянии аварии «недостаток масла» электроника продолжает управлять электромагнитным клапаном и подавать масло в картер компрессора.

После восстановления уровня масла примерно до половины смотрового стекла состояние тревоги сбрасывается автоматически.

Светодиодная индикация OUT280

Технические характеристики Goldair OUT280

Встроенный электромагнитный клапан

Подача масла в картер компрессора осуществляется через встроенный электромагнитный клапан.

При недостаточном уровне электроника OUT280 периодически открывает клапан и добавляет масло до восстановления нормального уровня.

Допустимый перепад давления на клапане составляет от 1 до 25 бар.

Рабочее давление до 46 бар

Для OUT280 указан диапазон рабочего давления от −1 до 46 бар.

Перед установкой необходимо сопоставить рабочее давление холодильной системы с допустимыми параметрами регулятора.

Рабочие температуры

Допустимая температура окружающей среды: −30...+60 °C.

Температура рабочей среды: −30...+100 °C.

Совместимые масла

В документации Goldair для OUT280 указаны стандартные минеральные и эфирные масла без добавок.

Перед применением необходимо проверить соответствие используемого масла требованиям конкретного компрессора и холодильной системы.

Хладагенты

Для OUT280 производитель указывает применение со стандартными некоррозионными и негорючими хладагентами.

Совместимость с конкретным хладагентом следует проверять по технической документации системы и компрессора.

Фланцевое присоединение OUT280

Регулятор имеет фланцевое соединение с 3/4 отверстиями.

При подборе необходимо проверить конфигурацию смотрового стекла компрессора и соответствие монтажного фланца.

Масляное присоединение

Для подачи масла используется соединение 7/16"-20 UNF.

Электрическое подключение

OUT280 оснащен кабелем 6 × AWG18 с сечением проводника 0,75 мм².

Длина соединительного кабеля — 1 метр.

Перед подключением необходимо сверить напряжение конкретного исполнения с электрической схемой установки.

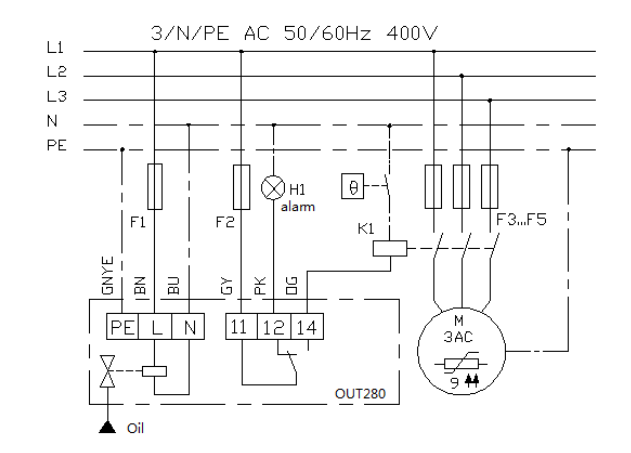

Схема подключения Goldair OUT280

Для монтажа и электрического подключения используйте схему Goldair OUT280.

Открыть схему подключения OUT280

Техническая документация Goldair OUT280

Для монтажа, подключения, проверки совместимости и настройки оборудования используйте технический бюллетень Goldair.

Скачать технический бюллетень Goldair OUT280 (PDF)

Как подобрать Goldair OUT280

Перед заказом рекомендуется проверить:

• требуемое напряжение питания — 24, 115 или 230 В AC;
• рабочее давление холодильной системы;
• перепад давления между масляным резервуаром и картером компрессора;
• тип смотрового стекла и монтажного фланца;
• масляное присоединение 7/16"-20 UNF;
• тип используемого масла;
• совместимость с применяемым хладагентом;
• температурные условия эксплуатации.

Купить регулятор уровня масла Goldair OUT280

В компании «Дом Холода» можно заказать регулятор уровня масла Goldair OUT280 для холодильных компрессоров и многокомпрессорных установок.

Доступны исполнения:

• 15G16 280 01 — AC 230 В;
• 15G16 280 02 — AC 115 В;
• 15G16 280 03 — AC 24 В.

Для точного подбора сообщите модель компрессора, напряжение питания, рабочее давление, тип масла и параметры масляной системы.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OUT280

Для чего используется OUT280?

Для автоматического контроля и поддержания уровня масла в холодильных компрессорах. Особенно актуален для многокомпрессорных установок с общим масляным резервуаром.

Какой уровень масла поддерживает OUT280?

Регулятор поддерживает уровень масла примерно на половине высоты смотрового стекла.

Как OUT280 добавляет масло?

При снижении уровня электроника активирует встроенный электромагнитный клапан, через который масло подается в картер компрессора.

Какие варианты питания существуют?

AC 24 В, AC 115 В и AC 230 В.

Какие номера заказа у OUT280?

15G16 280 01 — 230 В, 15G16 280 02 — 115 В, 15G16 280 03 — 24 В.

Какое рабочее давление?

От −1 до 46 бар.

Какой перепад давления допускается на клапане?

От 1 до 25 бар.

Какая степень защиты?

IP65.

Какие масла допускаются?

Стандартные минеральные и эфирные масла без добавок.

Что означает мигающий зеленый индикатор?

OUT280 находится в режиме заполнения маслом.

Что означает постоянный красный индикатор?

Уровень масла остается слишком низким.

Что означает мигающий красный индикатор?

Устройство обнаружило внутреннюю ошибку.

Сбрасывается ли авария автоматически?

Да. По предоставленному описанию, аварийное состояние сбрасывается автоматически, когда уровень масла восстанавливается примерно до половины смотрового стекла.
