Реле контроля напряжения Goldair DPA55CM40

Goldair DPA55CM40 — трехфазное реле контроля напряжения для трехпроводных электрических сетей. Устройство предназначено для мониторинга параметров питания и защиты оборудования при нарушениях напряжения и состояния фаз.

DPA55CM40 применяется в сетях переменного тока 50/60 Гц с номинальным напряжением от 380 до 415 В AC.

Реле контролирует повышенное и пониженное напряжение, потерю фаз, последовательность фаз и дисбаланс фазного напряжения.

Назначение Goldair DPA55CM40

DPA55CM40 используется в трехфазных трехпроводных системах, где требуется комплексный контроль качества питающего напряжения.

Устройство отслеживает несколько типов неисправностей и при их обнаружении изменяет состояние выходного реле.

Основные функции DPA55CM40

• защита от перенапряжения;
• защита от пониженного напряжения;
• контроль потери фазы;
• контроль последовательности фаз;
• контроль дисбаланса фазного напряжения;
• светодиодная индикация питания и состояния реле;
• светодиодная индикация неисправности питания;
• ручная регулировка порогов повышенного и пониженного напряжения.

Технические характеристики Goldair DPA55CM40

Защита от перенапряжения

Goldair DPA55CM40 контролирует повышение напряжения в трехфазной сети.

Порог обнаружения перенапряжения можно регулировать с помощью ручки на корпусе устройства.

При возникновении неисправности питания выходное реле изменяет состояние, а соответствующий светодиодный индикатор показывает аварийное состояние.

Защита от пониженного напряжения

DPA55CM40 также контролирует снижение напряжения ниже установленного значения.

Порог обнаружения пониженного напряжения регулируется вручную.

Контроль потери фазы

Реле отслеживает наличие всех фаз трехфазной сети.

При потере одной из фаз DPA55CM40 переводит выходное реле в аварийное состояние.

Контроль последовательности фаз

Goldair DPA55CM40 контролирует правильность последовательности фаз в трехфазной системе.

Эта функция позволяет использовать реле в системах защиты оборудования, для которого важно правильное чередование фаз.

Контроль дисбаланса фазного напряжения

DPA55CM40 отслеживает дисбаланс напряжения между фазами.

При обнаружении недопустимого состояния выходное реле может использоваться для передачи аварийного сигнала в систему управления.

Работа выходного реле

DPA55CM40 оснащено одним переключающим выходным реле 1 × SPDT.

При нормальном питании:

• нормально разомкнутый контакт 11–14 замыкается;
• нормально замкнутый контакт 11–12 размыкается;
• загорается светодиод состояния.

При возникновении одной или нескольких неисправностей питания:

• контакт 11–14 размыкается;
• контакт 11–12 замыкается;
• загорается соответствующий индикатор неисправности.

Светодиодная индикация

Для DPA55CM40 предусмотрена светодиодная индикация:

• наличия питания;
• включенного состояния реле;
• неисправности питающей сети.

Индикация позволяет визуально контролировать текущее состояние устройства и трехфазной сети.

Регулировка порогов напряжения

Пороги срабатывания по повышенному и пониженному напряжению можно настраивать с помощью регуляторов на корпусе DPA55CM40.

Это позволяет адаптировать реле к требованиям конкретной электрической системы.

Размеры Goldair DPA55CM40

Габаритные размеры: 17,5 × 81 × 67,2 мм.

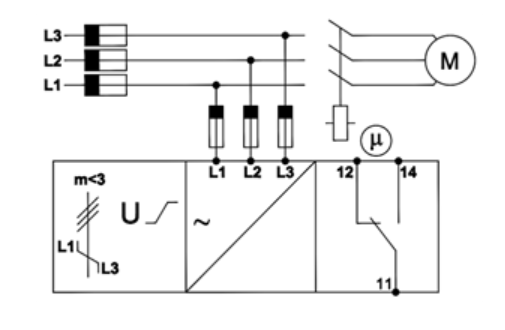

Схема подключения Goldair DPA55CM40

Для подключения контролируемых фаз, выходного реле и цепи управления используйте схему производителя.

Открыть схему подключения Goldair DPA55CM40

Техническая документация Goldair DPA55CM40

Для подключения, настройки порогов напряжения и проверки защитных функций используйте техническую документацию Goldair.

Скачать техническую документацию Goldair DPA55CM40 (PDF)

Как подобрать Goldair DPA55CM40

Перед заказом рекомендуется проверить:

• тип электрической сети;
• номинальное напряжение 380–415 В AC;
• частоту питания 50/60 Гц;
• необходимые пороги повышенного напряжения;
• необходимые пороги пониженного напряжения;
• необходимость контроля последовательности фаз;
• необходимость контроля потери фазы;
• необходимость контроля дисбаланса напряжения;
• схему подключения контактов 11–12 и 11–14.

Купить реле контроля напряжения Goldair DPA55CM40

В компании «Дом Холода» можно заказать реле контроля напряжения Goldair DPA55CM40 для систем управления и защиты профессионального холодильного, компрессорного и другого трехфазного оборудования.

DPA55CM40 рассчитано на трехфазные трехпроводные сети 380–415 В AC, 50/60 Гц.

Для точного подбора сообщите напряжение сети, параметры оборудования и необходимые функции контроля.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair DPA55CM40

Для чего предназначен DPA55CM40?

Для контроля параметров трехфазной трехпроводной сети и защиты оборудования от нарушений напряжения и состояния фаз.

Какой диапазон номинального напряжения?

380–415 В AC.

Какая частота сети?

50/60 Гц.

Какой тип выходного реле?

1 × SPDT.

Контролирует ли DPA55CM40 перенапряжение?

Да. Порог обнаружения повышенного напряжения можно регулировать вручную.

Есть ли защита от пониженного напряжения?

Да. Порог пониженного напряжения также регулируется.

Контролирует ли реле потерю фазы?

Да. Контроль потери фазы входит в набор защитных функций.

Контролирует ли DPA55CM40 последовательность фаз?

Да. Устройство отслеживает правильность последовательности фаз.

Есть ли контроль дисбаланса фаз?

Да. DPA55CM40 контролирует дисбаланс фазного напряжения.

Какие контакты замкнуты при нормальной работе?

При нормальном питании контакт NO 11–14 замкнут, а контакт NC 11–12 разомкнут.

Какие размеры устройства?

17,5 × 81 × 67,2 мм.

Какой номер заказа?

16G0605501.
