Реле протока масла Goldair GPF45-040-11

Goldair GPF45-040-11 — поршневое реле протока масла с магнитным поршнем и герконовым переключателем. Устройство предназначено для контроля потока жидкости в масляных системах компрессорного и холодильного оборудования.

При увеличении потока жидкость перемещает подпружиненный поршень с постоянным магнитом. Магнитное поле воздействует на герметично изолированный герконовый переключатель. При снижении расхода поршень возвращается под действием пружины.

Модель: GPF45-040-11
Номер заказа: 16G18 41 04 1.

Назначение Goldair GPF45-040-11

GPF45-040-11 применяется для контроля протока масла в системах компрессорного оборудования.

В техническом бюллетене Goldair указано применение серии GPF45 в масляной системе винтового компрессора.

По принципу работы GPF45 является пороговым реле протока, а не расходомером с непрерывным измерительным выходом. При достижении заданного расхода происходит переключение электрического контакта.

Технические характеристики Goldair GPF45-040-11

Точка переключения GPF45-040-11

Для модели GPF45-040-11 Goldair указывает две точки переключения при снижении расхода:

• ON — 4,15 л/мин ±3%;
• OFF — 4,0 л/мин ±3%.

Значения в техническом бюллетене приведены при испытании на воде H2O.

Точку переключения не следует путать с максимальным расходом: для серии GPF45 он составляет 20 л/мин.

Принцип работы Goldair GPF45

Внутри корпуса находится подпружиненный поршень, содержащий постоянный магнит.

При увеличении потока жидкости поршень перемещается, преодолевая усилие пружины. Магнитное поле воздействует на герконовый переключатель.

При снижении расхода пружина возвращает поршень в исходное положение, что вызывает изменение состояния электрического контакта.

Герконовый переключатель

Герконовый переключатель полностью отделен от жидкости внутри корпуса.

Его срабатывание осуществляется магнитным полем, создаваемым магнитным кольцом поршня.

По описанию Goldair, магнитный элемент рассчитан на воздействие повышенной температуры и таких сред, как фреон, масло и вода.

Реле протока или датчик расхода масла?

В документации производителя используются обозначения Oil Flow Switch и Oil Flow Relay.

GPF45 не формирует непрерывный аналоговый сигнал текущего расхода. Он переключает электрический контакт при достижении заданной точки потока.

Поэтому наиболее точное название для каталога — реле протока масла.

Формулировки «датчик расхода масла», «датчик потока масла» и «реле расхода масла» можно использовать как дополнительные поисковые варианты.

Максимальный расход 20 л/мин

Максимальный расход, указанный в технических характеристиках, составляет 20 л/мин.

Для GPF45-040-11 точка OFF — 4,0 л/мин ±3%, а максимальный расход — 20 л/мин. Это разные технические параметры.

Рабочее давление до PN 200 бар

Для клапанной части корпуса производителем указано максимальное давление PN 200 бар.

При подборе следует учитывать фактическое рабочее давление масляной системы, температуру и тип присоединения.

Температура рабочей среды

Диапазон температуры рабочей среды: от −20 до +100 °C.

Температура окружающей среды: от −20 до +70 °C.

Применение в винтовых компрессорах

В документации Goldair серия GPF45 указана для применения в масляной системе винтового компрессора.

Сигнал герконового контакта может использоваться в системе управления или защиты оборудования для контроля состояния потока масла.

Устойчивость к загрязнениям

Производитель характеризует GPF45 как поршневое реле потока с высокой воспроизводимостью и низкой чувствительностью к загрязнениям.

При эксплуатации необходимо соблюдать требования производителя оборудования к состоянию масла и масляного контура.

Электрические характеристики

• напряжение коммутации — 240 В AC / 200 В DC;
• коммутируемый ток — 0,7 А AC / 0,5 А DC;
• максимальный ток — 1 А;
• коммутационная способность — 70 ВА / 50 Вт;
• степень защиты — IP65.

Электрическое подключение

Устройство оснащено кабелем 3 × 0,5 мм² длиной 1 м.

Тип контакта в документации Goldair обозначен как SPNO.

Перед подключением необходимо проверить электрическую схему из технического бюллетеня.

Монтаж GPF45-040-11

Реле необходимо устанавливать с учетом направления потока рабочей жидкости.

Кабельный выход должен быть направлен вверх.

При подключении медной трубы Goldair рекомендует одним гаечным ключом удерживать корпус, а другим затягивать соединение.

Момент затяжки не должен превышать 75 Н·м.

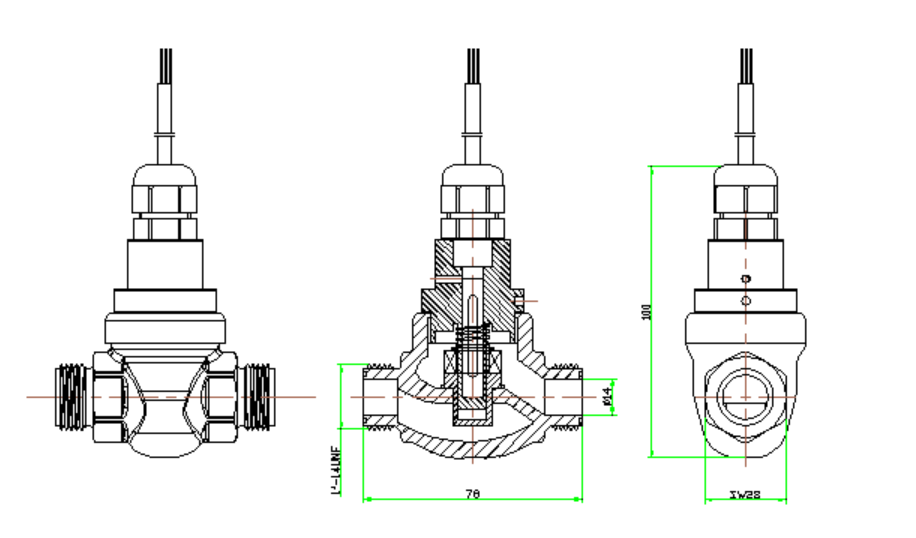

Размеры и чертеж GPF45-040-11

Габаритные и монтажные размеры серии GPF45 представлены на техническом чертеже.

Открыть чертеж Goldair GPF45

Переходники для Goldair GPF45

Для серии GPF45 в техническом бюллетене приведены переходные соединения:

Техническая документация Goldair GPF45

Технический бюллетень содержит характеристики, точки переключения, чертеж, электрическую схему, правила установки и данные по моделям GPF45-025-11, GPF45-040-11, GPF45-060-11 и GPF45-100-11.

Скачать технический бюллетень Goldair GPF45 (PDF)

Как подобрать Goldair GPF45-040-11

Перед заказом рекомендуется проверить:

• модель устройства;
• требуемую точку переключения;
• рабочий расход;
• давление масляной системы;
• температуру масла;
• тип присоединения;
• необходимый ODS-переходник;
• направление потока;
• электрические параметры контакта;
• схему системы управления компрессором.

Купить реле протока масла Goldair GPF45-040-11

В компании «Дом Холода» можно заказать реле протока масла Goldair GPF45-040-11 для холодильного и компрессорного оборудования.

Основные параметры модели:

• ON — 4,15 л/мин ±3%;
• OFF — 4,0 л/мин ±3%;
• максимальный расход — 20 л/мин;
• давление клапанной части — до PN 200 бар;
• температура рабочей среды — −20...+100 °C;
• степень защиты — IP65.

Для подбора сообщите модель компрессора, рабочие параметры масляной системы, необходимую точку переключения и тип подключения.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair GPF45-040-11

Для чего используется GPF45-040-11?

Для контроля протока масла в масляных системах компрессорного оборудования, в том числе винтовых компрессоров.

Какая точка переключения GPF45-040-11?

При снижении расхода: ON — 4,15 л/мин ±3%, OFF — 4,0 л/мин ±3%.

Какой номер заказа?

16G18 41 04 1.

Какой максимальный расход?

20 л/мин.

Какое максимальное давление?

Для клапанной части корпуса — PN 200 бар.

Какая рабочая среда?

В технической таблице Goldair указано масло.

Какой температурный диапазон?

Температура рабочей среды — от −20 до +100 °C.

Какая степень защиты?

IP65.

Какое присоединение?

Основное присоединение — 1"-14 UNF, номинальный размер — G1/2", DN 15.

Какие ODS-переходники предусмотрены?

Для серии GPF45 указаны переходники 3/8", 1/2", 5/8" и 7/8" ODS.

Как устанавливать GPF45-040-11?

Необходимо соблюдать направление потока, устанавливать устройство кабельным выходом вверх и не превышать момент затяжки 75 Н·м.
