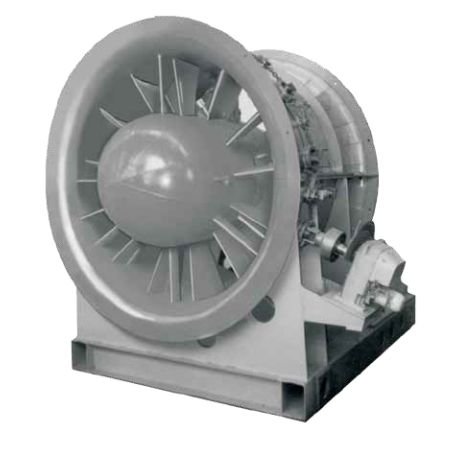

Вентилятор ВОМД-24А для вентиляции тоннелей и станций метрополитенов
Внимание! Для упрощения подбора оборудования, предлагаем вам заполнить опросный лист или связаться с менеджером.
|
|
 |
Опросный лист подбора вентилятора ВОМД-24А для проветривания шахт и метро |
Вентилятор осевой ВОМД-24А предназначен для вентиляции тоннелей и станций метрополитенов. Вентилятор устанавливается стационарно в камере тоннеля и может применяться как в ординарной установке, так и в установке двух вентиляторов. Реверсирование воздушной среды производится изменением направления вращения приводного электродвигателя с одновременным изменением углов установки лопаток направляющего и спрямляющего аппаратов.
Особенности вентилятора
- современная аэродинамическая схема, высокий КПД, реверс не менее 96% подачи от прямой работы, изменение угла лопаток рабочего колеса на ходу от электропривода, дистанционный поворот лопаток спрямляющего аппарата, упрощенный монтаж и демонтаж, безопасность работы, наличие аппаратуры контроля и управления;
- вентилятор работает в режиме, соответствующем характеристике сети проветриваемого объекта, с высоким эксплуатационным КПД;
- огнестойкость при температуре 250°С в течение одного часа;
- вентилятор поставляется в одной из 4-х модификаций: с механизмом поворота лопаток рабочего колеса и без него;
- с диффузором и без него.
Технические характеристики
| Диаметр рабочего колеса, номинальный, мм | 2400 | - |
| Частота вращения рабочего колеса, min | 490 | 320 |
| Подача максимальная, m/s | ||
| при прямой работе | 110 | 72 |
| при реверсивной работе | 90 | 55 |
| Подача номинальная, m/s | ||
| при прямой работе | 75 | 50 |
| Давление полное максимальное, daPa: | ||
| при прямой работе | 190 | 80 |
| при реверсивной работе | 95 | 45 |
| Давление полное номинальное, daPa: | ||
| при прямой работе | 135 | 58 |
| Мощность электропривода, кВт | 132 | 30, 45, 55 |
| Напряжение | 380/660 | - |
| КПД максимальный полный | 0,83 | - |
| Габаритные размеры (без диффузора),мм, не более: | ||
| Длина | 5900 | 5045 |
| Ширина | 2740 | 3620 |
| Высота | 3500 | 3500 |
| Масса, кг, не более: | ||
| комплекта поставки | 15500 | - |
| вентилятор (без электродвигателя) | 13500 | - |
Конструкция шахтного вентилятора ВОМ-24
- Вентилятор ВОМД-24А состоит из корпуса с направляющим и спрямляющим аппаратами, ротора, приводов аппаратов, коллектора, рамы, электродвигателя, муфты или клиноременной передачи.
- Корпус вентилятора имеет горизонтальный разъем, обе его половины соединяются клиньями. Опоры под подшипники ротора крепятся к корпусу болтами.
- Направляющий и спрямляющий аппараты имеют одинаковую конструкцию и отличаются углами установки лопаток; крепятся внутри корпуса на болтах.
- Одновременный поворот лопаток аппаратов осуществляется от исполнительного механизма и привода с цепной передачей. Цепные передачи одновременного поворота лопаток размещены внутри корпусов аппаратов.
- Поворот лопаток аппаратов осуществляется от дистанционного и местного управления приводами с помощью командоаппаратов.
- Лопатки аппаратов поворачиваются в три положения: прямая работа, реверсивная работа и шибер при остановке вентилятора.
- Ротор вентилятора состоит из вала с насаженными на нем двумя рабочими колесами и вращающегося в двух сферических роликоподшипниках.
- В рабочих колесах пружинными кольцами закреплены лопатки, что позволяет плавно изменять характеристику вентилятора.
- Лопатки устанавливаются на требуемый угол в пределах от 10 до 45 через люки при остановленном вентиляторе.
- Вентилятор может быть снабжен устройством для измерения подачи и давления, состоящим из приемников давления и комплекта контрольно-измерительной аппаратуры.
Габаритные размеры
