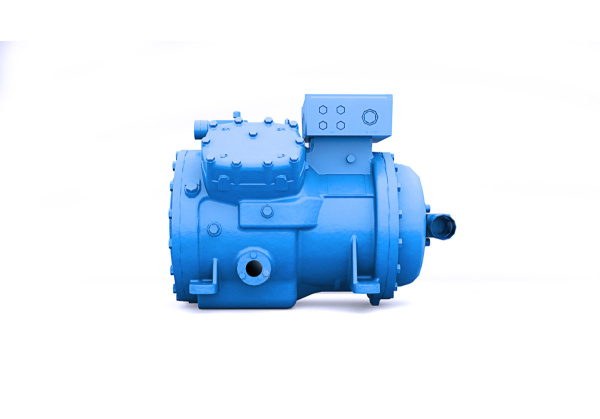

S15-52Y Frascold компрессор поршневой (11 кВт)

Поршневой компрессор Frascold S15-52Y

Frascold S15-52Y — полугерметичный четырёхцилиндровый поршневой холодильный компрессор итальянского производителя Frascold. Модель предназначена для применения в коммерческих и промышленных холодильных установках. Исполнение с двигателем версии 1 рассчитано на среднетемпературные применения. Выбор хладагента и рабочего режима необходимо выполнять с учётом технической документации производителя.

Объёмная производительность Frascold S15-52Y составляет 51,5 м³/ч при 50 Гц и 61,8 м³/ч при 60 Гц. Номинальная мощность электродвигателя — 11 кВт. Компрессор оснащён четырьмя цилиндрами, центробежной системой смазки, двумя смотровыми стёклами масла и устройством контроля и защиты INT69.

Для рассматриваемого исполнения предусмотрено трёхфазное электропитание 380–420 В при частоте 50 Гц и 440–480 В при частоте 60 Гц. Двигатель поддерживает схему частичного пуска обмоток PWS с разделением 50/50. В качестве холодильного масла указано POE32, объём заправки составляет 2,9 л при уровне 3/4 смотрового стекла.

Модель Frascold S15-52Y представлена в категории поршневых компрессоров Frascold компании «Дом Холода». При выборе оборудования необходимо учитывать хладагент, температуры кипения и конденсации, характеристики электродвигателя, схему запуска и заводскую комплектацию.

Технические характеристики Frascold S15-52Y

Важное уточнение: характеристики приведены для исполнения Frascold S15-52Y с двигателем версии 1. Данная версия предназначена для среднетемпературного применения. Перед заказом следует сверить полное заводское обозначение, данные шильдика и параметры холодильной установки.

Максимальные давления HP и LP являются техническими пределами, указанными производителем, а не рекомендуемыми рабочими уставками. Допустимые температуры и частоты зависят от условий эксплуатации и должны проверяться по документации Frascold. Объёмная производительность не является значением холодопроизводительности.

Конструкция и принцип работы Frascold S15-52Y

Frascold S15-52Y относится к поршневым холодильным компрессорам объёмного действия. В полугерметичном корпусе размещены электродвигатель и компрессорный механизм, обеспечивающий сжатие газообразного хладагента.

Во время работы поршни перемещаются внутри цилиндров. Газ поступает через всасывающие клапаны, сжимается и направляется через нагнетательные клапаны в холодильный контур. Работа компрессора зависит от давления и температуры хладагента, условий теплообмена и параметров всей холодильной системы.

Модель оснащена четырьмя цилиндрами и корпусом из чугуна GJL250. Для смазки используется центробежная система, а уровень масла можно контролировать через два смотровых стекла. В технических характеристиках также указаны защита двигателя AMS и устройство контроля и защиты INT69.

Основные особенности конструкции

• Четырёхцилиндровый поршневой механизм. Объёмная производительность составляет 51,5 м³/ч при частоте 50 Гц.
• Полугерметичный корпус. Электродвигатель и компрессорный механизм размещены в общем корпусе.
• Центробежная система смазки. Обеспечивает смазывание предусмотренных конструкцией узлов.
• Двигатель с системой PWS. Поддерживает частичный пуск обмоток с разделением 50/50.
• Устройство контроля и защиты INT69. Предназначено для контроля и защиты компрессора в соответствии с установленной схемой.
• Два смотровых стекла. Используются для визуального контроля уровня масла.
• Клеммная коробка IP56. Имеет заявленный производителем класс защиты.
• Виброопоры. Предусмотрены для установки компрессора и снижения передачи вибраций на несущую конструкцию.

Ресурс компрессора зависит от правильного подбора оборудования, соответствия хладагента и масла, корректного электроподключения, соблюдения рабочего диапазона и регулярного технического обслуживания.

Электродвигатель и система запуска

В рассматриваемом исполнении Frascold S15-52Y установлен электродвигатель версии 1 номинальной мощностью 11 кВт. Эта версия предназначена для среднетемпературного применения. Фактический диапазон эксплуатации определяется условиями работы и документацией производителя.

Для питания при частоте 50 Гц предусмотрено напряжение 380–420 В, три фазы. При частоте 60 Гц указано напряжение 440–480 В, три фазы.

Электродвигатель поддерживает схему PWS с разделением обмоток 50/50. Такая схема предусматривает частичный пуск обмоток в соответствии с требованиями производителя и должна учитываться при проектировании электрической части установки.

Максимальный рабочий ток MRA составляет 32,4 А. Ток заблокированного ротора LRA при использовании PWS составляет 74,8 А, а при прямом подключении DOL — 117,1 А. Эти параметры необходимо учитывать при выборе электрозащиты и пусковой аппаратуры.

В технических данных указан диапазон частот от 25 до 87 Гц. Максимальная допустимая частота зависит от рабочих условий. Перед использованием частотного регулирования необходимо проверить рабочую карту компрессора и требования Frascold.

Регулирование производительности Frascold S15-52Y

Для модели S15-52Y в перечне производителя указаны дополнительные головки регулирования производительности CC и RSH. Они позволяют изменять производительность компрессора ступенчато, если такая возможность предусмотрена комплектацией и соответствует условиям работы холодильной системы.

Головка регулирования CC

Для головки регулирования CC предусмотрены ступени производительности 100% и 50%. Использование данной опции позволяет выбирать между полной и уменьшенной производительностью в пределах предусмотренной конструкции.

Головка регулирования RSH

Для головки регулирования RSH предусмотрены ступени производительности 100%, 75% и 50%. Конкретная схема управления определяется проектом холодильной установки и совместимостью с автоматикой.

Головки регулирования CC и RSH перечислены как дополнительные опции и не должны считаться установленными в базовой комплектации без подтверждения поставщика. Перед заказом следует проверить совместимость опции с конкретным исполнением компрессора.

Холодильное масло и система смазки

В Frascold S15-52Y применяется центробежная система смазки. В технических данных для рассматриваемой модели указано холодильное масло класса POE32. Объём заправки составляет 2,9 литра при уровне 3/4 смотрового стекла.

Холодильное масло необходимо для смазки подвижных деталей компрессора и поддержания условий эксплуатации, предусмотренных конструкцией. Тип масла должен соответствовать требованиям производителя и используемому хладагенту.

Перед заменой масла необходимо проверить требования Frascold к марке, вязкости и совместимости с хладагентом. Не следует подбирать масло только по совпадению класса вязкости без проверки документации.

В каталоге «Дом Холода» представлено холодильное масло Becool BC-POE 32. Возможность его применения в S15-52Y необходимо подтвердить по техническим требованиям производителя компрессора и характеристикам холодильной системы.

Что необходимо контролировать при обслуживании?

• Уровень масла через смотровые стёкла.
• Состояние масла и наличие загрязнений.
• Соответствие масла требованиям Frascold.
• Условия возврата масла из холодильного контура.
• Рабочие температуры и давления компрессора.
• Состояние электродвигателя, электрических соединений и защитных устройств.
• Герметичность соединений холодильной системы.

Холодопроизводительность Frascold S15-52Y

Объёмная производительность компрессора составляет 51,5 м³/ч при частоте 50 Гц и 61,8 м³/ч при частоте 60 Гц. Этот показатель характеризует объём газа, перемещаемого компрессором за единицу времени, и не является значением холодопроизводительности.

Объёмная производительность и холодопроизводительность — разные параметры. Холодопроизводительность выражается в кВт и рассчитывается с учётом типа хладагента, температуры кипения, температуры конденсации, перегрева и других условий холодильного цикла.

Номинальная мощность электродвигателя 11 кВт также не является показателем холодопроизводительности. Для расчёта рабочих характеристик следует использовать техническую документацию и программу подбора Frascold.

При выборе компрессора важно учитывать не только объёмную производительность, но и требуемую холодопроизводительность при конкретных температурах кипения и конденсации.

Применение поршневого компрессора Frascold S15-52Y

Frascold S15-52Y с двигателем версии 1 предназначен для среднетемпературных холодильных систем. Конкретная область применения определяется хладагентом, рабочими температурами и допустимыми режимами компрессора.

• Коммерческие холодильные установки. Работа в системах охлаждения при соответствии расчётным параметрам.
• Промышленные холодильные агрегаты. Применение в составе холодильных контуров, рассчитанных на характеристики компрессора.
• Среднетемпературные системы. Охлаждение продукции и поддержание заданного температурного режима.
• Холодильное оборудование предприятий торговли и общественного питания. Использование в установках соответствующей производительности и назначения.
• Ремонт и замена оборудования. Установка вместо вышедшего из строя компрессора после проверки технической совместимости.

Перед применением модели необходимо убедиться, что расчётная холодопроизводительность, тип хладагента, параметры электропитания и рабочие температуры соответствуют требованиям системы и допустимому диапазону производителя.

Дополнительные опции Frascold S15-52Y

Для модели Frascold S15-52Y в исходном перечне производителя указаны дополнительные компоненты для регулирования производительности, контроля температуры, подключения к системам управления и обслуживания масляной системы. Их наличие в конкретной поставке необходимо уточнять отдельно.

Примечание: перечисленные компоненты являются дополнительными опциями и не считаются частью базовой комплектации без подтверждения поставщика. Перед заказом необходимо проверить совместимость каждой опции с конкретным исполнением S15-52Y.

Как подобрать компрессор Frascold S15-52Y?

Подбор компрессора выполняется с учётом параметров холодильной установки и заводского исполнения оборудования. Одного совпадения мощности или объёмной производительности недостаточно для подтверждения взаимозаменяемости.

1. Версия двигателя. В данной карточке приведены характеристики версии 1 для среднетемпературного применения.
2. Хладагент. Необходимо проверить допустимость применения конкретного хладагента для выбранного исполнения и рабочего режима.
3. Температура кипения. Учитывается при расчёте холодопроизводительности и нагрузки на компрессор.
4. Температура конденсации. Влияет на рабочие характеристики и нагрузку электродвигателя.
5. Электропитание. Проверяются напряжение, частота сети, количество фаз и схема запуска PWS.
6. Холодильное масло. Учитываются класс POE32 и требования производителя к совместимости с хладагентом.
7. Регулирование производительности. При необходимости отдельно подбираются головки CC или RSH.
8. Монтаж. Проверяются габариты, крепления, присоединительные размеры и условия установки.

Для точного подбора рекомендуется предоставить полный заводской код компрессора, тип хладагента, температуры кипения и конденсации, требуемую холодопроизводительность и параметры электропитания.

Замена и техническое обслуживание Frascold S15-52Y

Frascold S15-52Y может рассматриваться для замены компрессора в существующей холодильной установке после проверки технической совместимости. Перед установкой необходимо сравнить характеристики двигателя, объёмную и расчётную холодопроизводительность, схему запуска, требования к маслу и монтажные размеры.

Совпадение номинальной мощности или объёмной производительности не гарантирует полной взаимозаменяемости. Также необходимо проверить совместимость хладагента, рабочий диапазон, электрическую защиту, систему управления и условия возврата масла.

Для обслуживания и ремонта холодильной установки в каталоге «Дом Холода» представлены оборудование и комплектующие для компрессоров. Подбор конкретных компонентов выполняется с учётом технических требований производителя и параметров системы.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры и комплектующие для профессионального применения. При подборе оборудования важно учитывать технические характеристики, исполнение электродвигателя и требования конкретной холодильной установки.

Где купить Frascold S15-52Y?

Заказать поршневой компрессор Frascold S15-52Y мощностью 11 кВт можно в компании «Дом Холода». Перед покупкой рекомендуется уточнить полное заводское исполнение, параметры электропитания, совместимость с хладагентом и рабочий диапазон холодильной установки.

Смотрите также

Для подбора, установки и обслуживания Frascold S15-52Y могут потребоваться комплектующие для компрессоров, холодильное масло, компоненты автоматики и запасные части. В каталоге «Дом Холода» также представлены другие модели поршневых компрессоров Frascold.

Часто задаваемые вопросы о Frascold S15-52Y

Какой тип компрессора Frascold S15-52Y?

Это полугерметичный четырёхцилиндровый поршневой холодильный компрессор.

Какая объёмная производительность S15-52Y?

Объёмная производительность составляет 51,5 м³/ч при частоте 50 Гц и 61,8 м³/ч при частоте 60 Гц.

Какая мощность двигателя Frascold S15-52Y?

Номинальная мощность электродвигателя рассматриваемого исполнения составляет 11 кВт.

Сколько цилиндров у компрессора?

В компрессоре предусмотрено четыре цилиндра.

Для каких температурных режимов предназначен компрессор?

Указанная версия двигателя 1 предназначена для среднетемпературного применения. Допустимые рабочие режимы необходимо проверять по документации Frascold.

Какое холодильное масло используется?

В технических характеристиках указано холодильное масло класса POE32. Конкретная марка масла должна соответствовать требованиям производителя и используемому хладагенту.

Какой объём масла необходим?

Объём заправки составляет 2,9 л при уровне 3/4 смотрового стекла.

Какая система смазки применяется?

В компрессоре используется центробежная система смазки.

Какое напряжение питания требуется?

При частоте 50 Гц предусмотрено питание 380–420 В, три фазы. Для частоты 60 Гц указано питание 440–480 В, три фазы.

Что означает PWS?

PWS — схема частичного пуска обмоток электродвигателя. Для рассматриваемого исполнения указано разделение обмоток 50/50.

Какой максимальный рабочий ток компрессора?

Максимальный рабочий ток MRA составляет 32,4 А. При проектировании электрической части также необходимо учитывать пусковые токи и требования производителя.

Какие значения пускового тока указаны для S15-52Y?

Ток заблокированного ротора LRA составляет 74,8 А при PWS и 117,1 А при прямом пуске DOL.

Какой диапазон частот указан для компрессора?

В технических данных указаны минимальная частота 25 Гц и максимальная частота 87 Гц. Допустимость работы на конкретной частоте зависит от условий эксплуатации и требований Frascold.

Какой класс защиты у клеммной коробки?

Для клеммной коробки указан класс защиты IP56.

Какая система контроля и защиты предусмотрена?

В технических характеристиках указаны защита двигателя AMS и устройство контроля и защиты INT69.

Сколько весит компрессор?

Масса нетто составляет 126 кг.

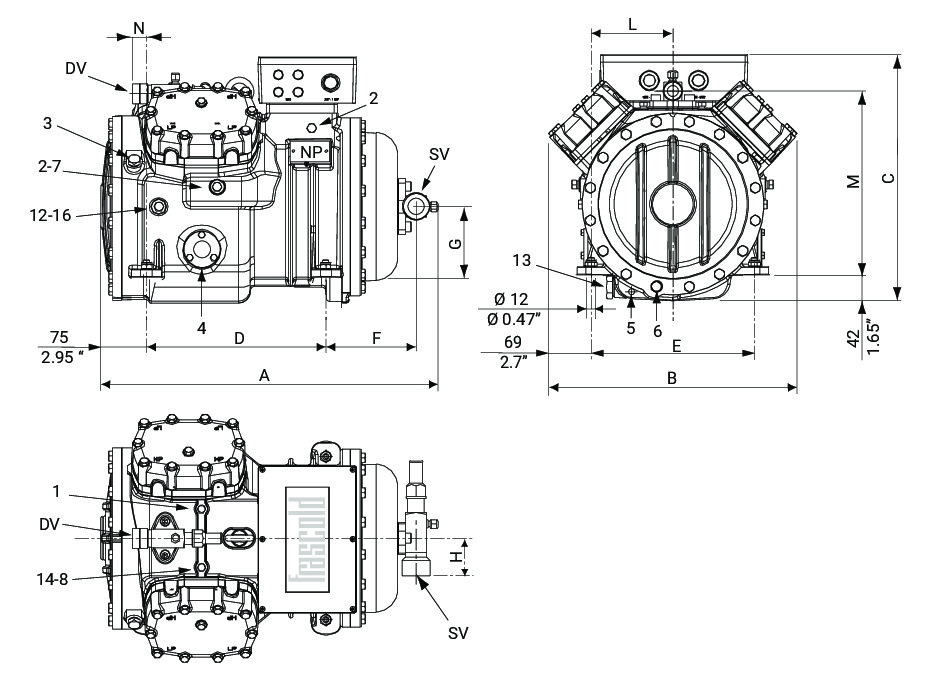

Какие габариты Frascold S15-52Y?

Максимальные габариты составляют 550 × 405 × 405 мм.

Можно ли регулировать производительность?

В перечне дополнительных опций указаны головки регулирования CC со ступенями 100% и 50%, а также RSH со ступенями 100%, 75% и 50%. Наличие этих компонентов зависит от комплектации.

Какие хладагенты подходят для компрессора?

Совместимость необходимо проверять для конкретного хладагента, рабочего режима и исполнения компрессора по документации Frascold. Одного указания версии двигателя недостаточно для подтверждения всех условий эксплуатации.

Можно ли использовать масло Becool BC-POE 32?

Масло имеет класс вязкости POE32, указанный в технических данных компрессора. Возможность применения конкретного продукта необходимо подтвердить по требованиям производителя и совместимости с используемым хладагентом.

Как рассчитать холодопроизводительность?

Для расчёта необходимы тип хладагента, температура кипения, температура конденсации и другие параметры холодильного цикла. Расчёт следует выполнять по техническим данным и программе подбора Frascold.

Можно ли заменить S15-52Y другим компрессором?

Замена возможна после проверки холодопроизводительности, версии двигателя, электропитания, схемы запуска, типа масла, монтажных размеров и других параметров технической совместимости.
