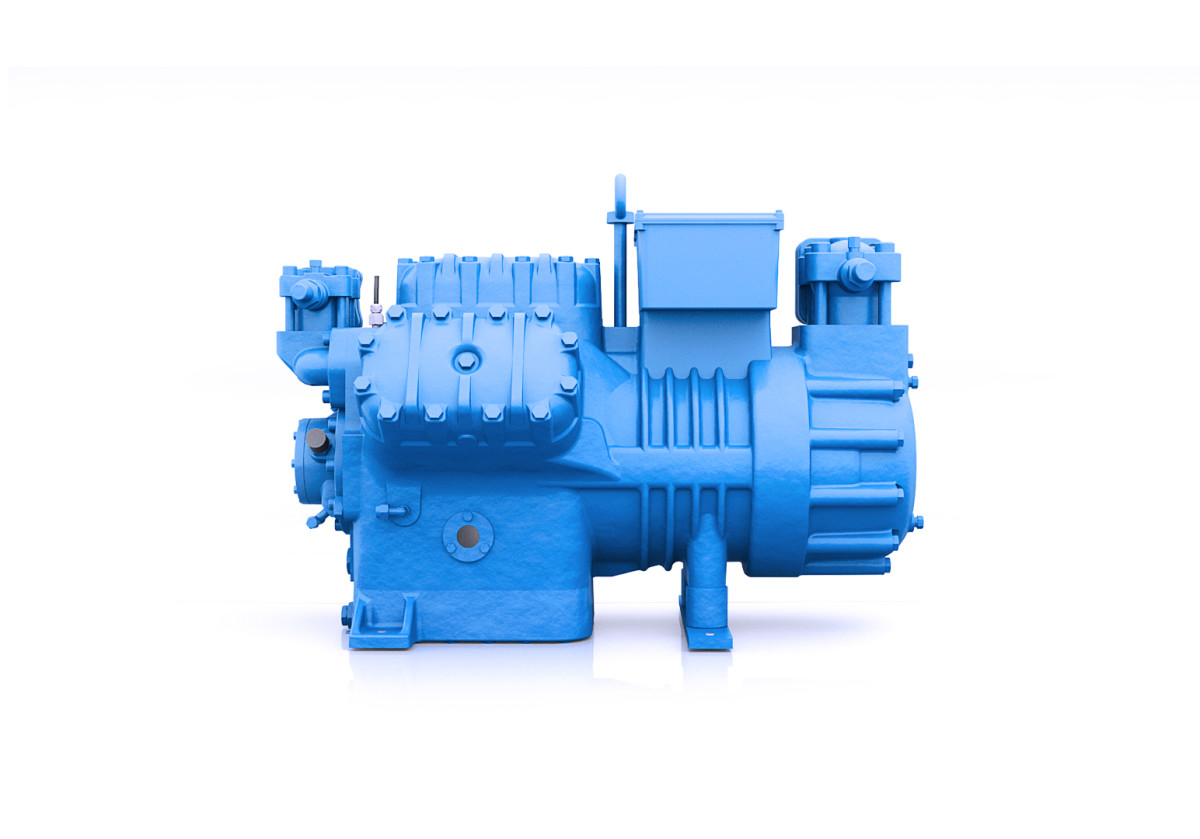

Поршневой компрессор Frascold Z25-106Y

Frascold Z25-106Y — поршневой холодильный компрессор итальянского производителя Frascold, предназначенный для коммерческих и промышленных холодильных установок. Модель оснащена шестью цилиндрами и электродвигателем версии 2 номинальной мощностью 18,5 кВт. Данное исполнение рассчитано на низко- и среднетемпературные применения.

Объёмная производительность Frascold Z25-106Y составляет 106,2 м³/ч при частоте 50 Гц и 127,4 м³/ч при 60 Гц. Электродвигатель поддерживает частичный пуск обмоток PWS с разделением 50/50. Для регулирования производительности предусмотрены дополнительные головки CC и RSH с несколькими ступенями нагрузки.

Для данной модели предусмотрено трёхфазное электропитание 380–420 В при частоте 50 Гц и 440–480 В при 60 Гц. Максимальный рабочий ток MRA составляет 53,6 А. В качестве холодильного масла используется POE68, объём заправки — 3,7 литра при уровне 3/4 смотрового стекла.

Компрессор оснащён системой смазки с масляным насосом, двумя смотровыми стёклами и электронным устройством управления, диагностики и защиты INT69 TML Diagnose. Корпус изготовлен из чугуна GJL250.

Модель представлена в разделе поршневых компрессоров Frascold компании «Дом Холода». Подбор оборудования выполняется с учётом используемого хладагента, температурного режима, требуемой холодопроизводительности и параметров электропитания.

Технические характеристики Frascold Z25-106Y

Примечание по электродвигателю: версия 2 предназначена для низко- и среднетемпературных применений и предусмотрена для работы со всеми хладагентами, допускаемыми производителем для данного исполнения. Альтернативные варианты напряжения и режимов питания доступны по запросу.

Максимальная частота 70 Гц зависит от рабочих условий. Для проверки допустимого диапазона частот, производительности и параметров двигателя необходимо использовать программу подбора Frascold FSS.3.

Максимальные значения давления HP и LP являются техническими пределами оборудования, а не рекомендуемыми рабочими уставками холодильной установки.

Конструкция и принцип работы Frascold Z25-106Y

Frascold Z25-106Y относится к поршневым холодильным компрессорам объёмного действия. Основным рабочим элементом конструкции является поршневой механизм, обеспечивающий сжатие газообразного хладагента и его перемещение по холодильному контуру.

Во время работы газ поступает в цилиндры через всасывающие клапаны. При движении поршней происходит уменьшение объёма рабочей камеры и повышение давления хладагента. После сжатия газ направляется через нагнетательные клапаны в конденсатор холодильной системы.

Модель оснащена шестью цилиндрами и системой смазки с масляным насосом. Для визуального контроля уровня масла предусмотрены два смотровых стекла. Корпус выполнен из чугуна GJL250.

Основные особенности конструкции

• Шестициллиндровый поршневой механизм. Обеспечивает объёмную производительность 106,2 м³/ч при частоте 50 Гц.
• Электродвигатель версии 2. Предназначен для низко- и среднетемпературных применений.
• Система смазки с масляным насосом. Обеспечивает подачу холодильного масла к смазываемым узлам компрессора.
• Регулирование производительности. Предусмотрены варианты исполнения с головками CC и RSH.
• Электронная защита INT69 TML Diagnose. Используется для управления, диагностики и защиты компрессора.
• Два смотровых стекла. Предназначены для визуального контроля уровня холодильного масла.
• Клеммная коробка IP65. Обеспечивает установленный класс защиты электрических соединений.
• Виброопоры. Предусмотрены для монтажа компрессора и ограничения передачи вибраций на основание.

Ресурс и надёжность компрессора зависят от правильного подбора, соблюдения температурных режимов, соответствия хладагента и холодильного масла, качества электроподключения и регулярного технического обслуживания.

Электродвигатель и система запуска Frascold Z25-106Y

В компрессоре Frascold Z25-106Y применяется электродвигатель версии 2 номинальной мощностью 18,5 кВт. Данное исполнение предназначено для низко- и среднетемпературных холодильных систем.

При частоте 50 Гц предусмотрено трёхфазное питание напряжением 380–420 В. Для работы при частоте 60 Гц указано напряжение 440–480 В.

Электродвигатель поддерживает систему PWS (Part Winding Start) с разделением обмоток 50/50. Такая схема предусматривает последовательный запуск частей обмотки двигателя в соответствии с электрической схемой производителя.

Максимальный рабочий ток MRA составляет 53,6 А. Ток заблокированного ротора LRA при использовании схемы PWS равен 118,3 А, а при прямом пуске DOL — 202,75 А.

Для регулирования частоты вращения в технических данных указаны минимальная частота 30 Гц и максимальная 70 Гц. При использовании частотного регулирования необходимо учитывать ограничения производителя и проверять допустимые рабочие режимы по программе Frascold FSS.3.

Электрические параметры двигателя

Регулирование производительности Frascold Z25-106Y

Для Frascold Z25-106Y предусмотрена возможность ступенчатого регулирования производительности с использованием дополнительных головок CC или RSH. Это позволяет изменять производительность компрессора в соответствии с текущей потребностью холодильной установки.

Головка регулирования CC

При использовании головки CC предусмотрены три ступени производительности:

• 100%; полная производительность компрессора.
• 66%; промежуточная ступень нагрузки.
• 33%; минимальная предусмотренная ступень производительности.

Головка регулирования RSH

Для головки RSH предусмотрены четыре ступени производительности:

• 100%; полная производительность.
• 83%; первая ступень снижения нагрузки.
• 66%; промежуточная ступень.
• 50%; минимальная предусмотренная ступень производительности.

Головки CC и RSH являются дополнительными опциями. Их наличие определяется заводской комплектацией. При выборе способа регулирования необходимо учитывать характеристики холодильной установки, схему управления и требования производителя.

Холодильное масло и система смазки

В компрессоре Frascold Z25-106Y используется система смазки с масляным насосом. В качестве холодильного масла предусмотрен синтетический состав класса POE68.

Объём заправки составляет 3,7 литра при уровне 3/4 смотрового стекла. Для визуального контроля уровня масла конструкцией предусмотрены два смотровых стекла.

Масляный насос обеспечивает подачу смазочного материала к предусмотренным конструкцией узлам. Холодильное масло снижает трение между подвижными деталями и способствует поддержанию необходимых условий работы компрессорного механизма.

При замене масла необходимо соблюдать требования производителя к марке, вязкости и совместимости с используемым хладагентом. Альтернативные варианты смазочных материалов указаны в техническом руководстве Frascold FTEC022.

Что необходимо контролировать при обслуживании?

• Уровень холодильного масла по смотровым стёклам.
• Состояние масла и наличие загрязнений.
• Работу системы смазки с масляным насосом.
• Соответствие масла классу POE68 и требованиям производителя.
• Условия возврата масла из холодильного контура.
• Рабочие температуры и давление в холодильной системе.
• Состояние электродвигателя и защитных устройств.
• Герметичность холодильного контура.

Холодопроизводительность Frascold Z25-106Y

Объёмная производительность компрессора составляет 106,2 м³/ч при частоте 50 Гц и 127,4 м³/ч при частоте 60 Гц.

Важно учитывать, что объёмная производительность и холодопроизводительность являются разными техническими показателями. Объёмная производительность характеризует объём газа, перемещаемого компрессором за единицу времени, а холодопроизводительность выражается в киловаттах холода.

Фактическая холодопроизводительность Frascold Z25-106Y зависит от используемого хладагента, температуры кипения, температуры конденсации, перегрева, переохлаждения и других параметров холодильного цикла.

Номинальная мощность электродвигателя 18,5 кВт не является показателем холодопроизводительности компрессора. Для определения фактических рабочих характеристик необходимо использовать расчётные данные производителя и программу Frascold FSS.3.

Применение поршневого компрессора Frascold Z25-106Y

Frascold Z25-106Y с электродвигателем версии 2 предназначен для низко- и среднетемпературных холодильных применений. Шестициллиндровая конструкция и объёмная производительность 106,2 м³/ч при 50 Гц позволяют рассматривать модель для холодильных установок соответствующей расчётной нагрузки.

Компрессор может использоваться в коммерческих и промышленных холодильных системах при условии соблюдения допустимого диапазона рабочих параметров и требований производителя.

• Коммерческие холодильные установки. Использование в системах охлаждения и хранения продукции.
• Промышленные холодильные агрегаты. Применение в установках с соответствующей расчётной производительностью.
• Среднетемпературные системы. Поддержание необходимых температур в холодильных контурах.
• Низкотемпературные установки. Работа в системах замораживания и низкотемпературного хранения при соблюдении рабочих ограничений.
• Ремонт и модернизация. Замена установленного компрессора после проверки технической совместимости.

Дополнительные опции Frascold Z25-106Y

Для компрессора Frascold Z25-106Y производителем предусмотрен перечень дополнительных устройств и комплектующих. Они позволяют расширить функциональность оборудования, реализовать ступенчатое регулирование производительности, подключить средства диагностики и организовать контроль параметров системы смазки.

Важно: перечисленные компоненты являются дополнительными опциями и не входят автоматически в базовую комплектацию компрессора. Перед заказом необходимо проверить их совместимость с конкретным исполнением Z25-106Y.

Как подобрать компрессор Frascold Z25-106Y?

Правильный подбор холодильного компрессора требует учёта параметров всей системы. Одной только номинальной мощности двигателя или объёмной производительности недостаточно для подтверждения совместимости.

При выборе Frascold Z25-106Y необходимо учитывать следующие характеристики:

1. Версия двигателя. В рассматриваемой модели используется версия 2 мощностью 18,5 кВт.
2. Хладагент. Проверяется соответствие заводским допускам и условиям применения.
3. Температура кипения. Учитывается при расчёте требуемой холодопроизводительности.
4. Температура конденсации. Влияет на нагрузку компрессора и электродвигателя.
5. Электропитание. Проверяются напряжение, частота и схема запуска PWS.
6. Холодильное масло. Учитываются класс POE68 и требования производителя.
7. Регулирование производительности. При необходимости выбирается исполнение с головкой CC или RSH.
8. Работа с частотным преобразователем. Проверяется допустимый диапазон частот и условия эксплуатации.
9. Монтажные параметры. Учитываются габариты, крепления и присоединительные размеры.

Для точного подбора рекомендуется предоставить используемый хладагент, температуры кипения и конденсации, требуемую холодопроизводительность, параметры электропитания и полное заводское обозначение компрессора.

Замена и техническое обслуживание Frascold Z25-106Y

Frascold Z25-106Y может рассматриваться в качестве замены компрессора существующей холодильной установки после проверки технической совместимости.

При замене необходимо сравнить объёмную производительность, расчётную холодопроизводительность, версию электродвигателя, параметры питания, пусковую схему, используемое масло, монтажные размеры и характеристики системы управления.

Совпадение номинальной мощности или объёмной производительности не гарантирует полной взаимозаменяемости оборудования. Особое внимание следует уделять совместимости хладагента, рабочим температурам и электрическим характеристикам.

Для обслуживания и ремонта холодильных установок в каталоге «Дом Холода» представлены запасные части и комплектующие. Подбор необходимых деталей выполняется с учётом модели и заводского исполнения оборудования.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры и комплектующие для профессионального применения. Помогаем подобрать оборудование по техническим характеристикам, определить необходимое исполнение и выбрать дополнительные компоненты холодильной системы.

Где купить Frascold Z25-106Y?

Заказать поршневой холодильный компрессор Frascold Z25-106Y мощностью 18,5 кВт можно в компании «Дом Холода». Перед оформлением заказа рекомендуется проверить параметры электропитания, рабочие условия, используемый хладагент и необходимую комплектацию.

Смотрите также

Для комплектации, установки и обслуживания Frascold Z25-106Y могут потребоваться холодильные масла, элементы автоматики, устройства контроля и защиты, а также дополнительные компоненты холодильного контура. В каталоге «Дом Холода» представлены сопутствующие товары для профессионального холодильного оборудования.

Часто задаваемые вопросы о Frascold Z25-106Y

Какой тип компрессора Frascold Z25-106Y?

Это поршневой холодильный компрессор Frascold с шестью цилиндрами.

Какая объёмная производительность Z25-106Y?

106,2 м³/ч при частоте 50 Гц и 127,4 м³/ч при частоте 60 Гц.

Какая мощность двигателя Frascold Z25-106Y?

Номинальная мощность электродвигателя составляет 18,5 кВт.

Какая версия двигателя используется?

Версия 2, предназначенная для низко- и среднетемпературных холодильных применений.

Сколько цилиндров у компрессора?

В конструкции предусмотрено шесть цилиндров.

Какое холодильное масло используется?

В технических характеристиках указано синтетическое холодильное масло класса POE68.

Сколько масла необходимо для заправки?

Объём заправки составляет 3,7 литра при уровне 3/4 смотрового стекла.

Какая система смазки применяется?

Компрессор оснащён системой смазки с масляным насосом.

Сколько смотровых стёкол предусмотрено?

Для визуального контроля уровня масла предусмотрены два смотровых стекла.

Какое напряжение питания требуется?

При частоте 50 Гц предусмотрено питание 380–420 В, три фазы. При частоте 60 Гц — 440–480 В, три фазы.

Что означает PWS?

PWS — система частичного пуска обмоток электродвигателя. Для Z25-106Y предусмотрено разделение обмоток 50/50.

Какой максимальный рабочий ток двигателя?

Максимальный рабочий ток MRA составляет 53,6 А.

Какой ток заблокированного ротора?

При схеме запуска PWS значение LRA составляет 118,3 А, при прямом пуске DOL — 202,75 А.

Какой диапазон частот предусмотрен?

В технических данных указана минимальная частота 30 Гц и максимальная 70 Гц. Допустимость работы на конкретной частоте зависит от условий эксплуатации и проверяется по программе Frascold FSS.3.

Какой класс защиты клеммной коробки?

IP65.

Какая защита предусмотрена для двигателя?

Указана защита двигателя AMS и устройство управления, диагностики и защиты INT69 TML Diagnose.

Можно ли регулировать производительность компрессора?

Да. Для модели предусмотрены дополнительные головки CC и RSH. Для CC доступны ступени 100%, 66% и 33%, для RSH — 100%, 83%, 66% и 50%.

Какой материал корпуса компрессора?

Чугун GJL250.

Сколько весит Frascold Z25-106Y?

Масса нетто составляет 220 кг.

Какие габариты Frascold Z25-106Y?

Максимальная длина — 765 мм, глубина — 509 мм, высота — 464 мм.

Какое максимальное давление HP и LP?

Максимальное давление на стороне нагнетания HP составляет 30 бар, на стороне всасывания LP — 20,5 бар.

Для каких температурных режимов подходит компрессор?

Исполнение с двигателем версии 2 предназначено для низко- и среднетемпературных холодильных применений. Фактический рабочий диапазон необходимо проверять по расчётным данным производителя.

Как рассчитать холодопроизводительность Z25-106Y?

Для расчёта необходимо учитывать используемый хладагент, температуру кипения, температуру конденсации и другие параметры холодильного цикла. Объёмная производительность 106,2 м³/ч не является значением холодопроизводительности.

Какие дополнительные опции доступны для модели?

Предусмотрены головки регулирования CC и RSH, шлюз и кабели Modbus, нагреватель картера, вентилятор охлаждения головки, датчик давления масла, регулятор уровня масла INT280 Diagnose и другие дополнительные компоненты.

Можно ли использовать частотный преобразователь?

В технических характеристиках указан диапазон частот от 30 до 70 Гц. Возможность применения конкретного преобразователя и допустимые режимы работы необходимо согласовать с требованиями Frascold.

Где купить Frascold Z25-106Y?

Заказать поршневой компрессор Frascold Z25-106Y мощностью 18,5 кВт можно в компании «Дом Холода». Актуальную стоимость, наличие и условия поставки уточняйте по телефону +7 (495) 532-25-10 или через форму обратной связи.
